Lem TM1000 e TX1000TS: la piattaforma multiservizio GPON

La gamma Lem TM1000 comprende sei ricevitori ONT multiservizio per reti GPON, progettati per distribuire sulla stessa fibra ottica dati, TV terrestre e satellitare. Tre modelli integrano PoE+ fino a 30 W per alimentare dispositivi IP remoti in applicazioni residenziali e hospitality. In testa all’impianto, il trasmettitore ottico TX1000TS converte i segnali televisivi su tre lunghezze d’onda distinte da quelle GPON.

Scheda prodotto — Lem Elettronica — I terminali ONT multiservizio Lem TM1000 sono progettati per infrastrutture FTTH residenziali e hospitality. Un’unica fibra monomodale trasporta la connettività GPON e, nelle versioni dedicate, anche TV terrestre e satellite, semplificando il cablaggio dell’edificio.

Il WDM integrato separa le diverse lunghezze d’onda e rende disponibili le connessioni Ethernet e coassiali previste dal modello. La gamma è articolata in tre configurazioni, ciascuna disponibile anche in versione PoE+, identificata dalla lettera “P” nella sigla: TM1000 e TM1000-P per i soli dati; TM1000-T e TM1000-PT aggiungono la TV terrestre; TM1000-TS e TM1000-PTS comprendono anche la distribuzione satellitare. Tutti i modelli integrano una porta Ethernet Gigabit.

La sezione GPON opera fino a 2,5 Gbit/s in downstream e 1,25 Gbit/s in upstream; i terminali possono essere gestiti da remoto attraverso l’OLT. Lo chassis compatto si installa a parete o su barra DIN; un selettore consente di spegnere i LED, evitando disturbi luminosi in camere d’albergo e ambienti residenziali.

TM1000: i punti di forza

1. Tecnologia SCR/dCSS integrata — I modelli TM1000-TS e TM1000-PTS integrano una sezione multiswitch compatibile con le modalità Legacy, SCR e dCSS. Le due uscite miscelate TV+SAT supportano fino a 16 User Band ciascuna e consentono il collegamento di decoder tradizionali, Sky Q e dispositivi SCR/dCSS. Nei modelli con TV terrestre, il livello di uscita è selezionabile su 65, 75 oppure 85 dBµV.

2. Anche in versione PoE+ — Le versioni TM1000-P, TM1000-PT e TM1000-PTS erogano fino a 30 W sulla porta Ethernet Gigabit. Possono così alimentare dispositivi PoE/PoE+, come monitor per videocitofonia IP, telecamere o access point Wi-Fi, evitando alimentatori locali e prese dedicate.

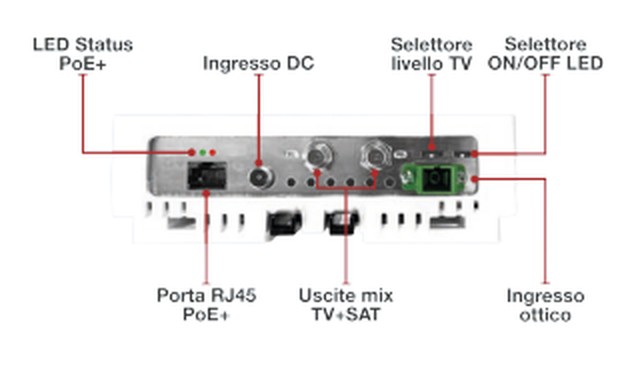

Il pannello inferiore del TM1000-PTS: porta RJ45 PoE+, ingresso DC, uscite miscelate TV+SAT, selettore del livello TV, selettore ON/OFF dei LED e ingresso ottico.

3. Integrazione con il trasmettitore TX1000TS — La funzione multiservizio si completa abbinando la rete GPON al TX1000TS, descritto più avanti. Installato in testa, il trasmettitore converte TV terrestre e satellite su tre lunghezze d’onda distinte da quelle GPON.

4. 100% Made in Italy con 5 anni di garanzia — L’intera gamma TM1000 è sviluppata e assemblata in Italia nei laboratori di Lem Elettronica, dove viene sottoposta a rigorosi controlli qualitativi e funzionali. Per tutti i modelli, l’azienda offre una garanzia ufficiale di cinque anni.

TX1000TS, il trasmettitore ottico a tre lunghezze d’onda

Lem TX1000TS è un trasmettitore ottico a tre lunghezze d’onda per distribuire su una singola fibra monomodale i segnali di un’intera posizione satellitare e della TV digitale terrestre. Eroga 8 dBm per ciascuna portante ottica e dispone di ingressi dedicati a un LNB Wide Band.

Il trasmettitore converte i segnali satellitari e terrestri in tre portanti ottiche generate da laser DFB a bassa distorsione e alta linearità, distribuendoli su un’unica fibra monomodale attraverso l’uscita SC/APC. Le tre lunghezze d’onda sono spettralmente distinte da quelle impiegate dalla rete GPON e possono quindi essere combinate, mediante moduli CWDM, con la connettività dati sulla stessa infrastruttura ottica. Il trasmettitore dispone di tre ingressi RF e di altrettante uscite di test.

Installato nella centrale di testa, il TX1000TS completa l’architettura multiservizio basata sui ricevitori TM1000. Rende infatti disponibili sulla fibra le componenti TV terrestre e satellitare che i modelli TM1000-T, TM1000-TS e le relative versioni PoE+ separano nel punto d’utente. In assenza della sorgente ottica RF, i terminali mantengono la connettività GPON, ma non possono distribuire i segnali televisivi.

I punti di forza del TX1000TS

1. Tre lunghezze d’onda indipendenti — Il TX1000TS utilizza 1570 nm per la polarizzazione satellitare verticale, 1610 nm per quella orizzontale e 1550 nm per la banda terrestre. La potenza ottica dichiarata è di 8 dBm per ciascuna lunghezza d’onda. La separazione rispetto alle portanti GPON a 1490 e 1310 nm consente la coesistenza dei servizi sulla stessa fibra.

2. Controllo e verifica dei segnali RF — I due ingressi satellitari per LNB Wide Band coprono 250-2400 MHz e accettano livelli da 70 a 90 dBµV per transponder. Il C.A.G. offre una dinamica di 20 dB, mentre la pendenza è regolabile da 0 a 9 dB. L’ingresso terrestre opera tra 80 e 900 MHz, con livello di 70 dBµV per 32 multiplex e regolazione da 0 a -20 dB. Le tre uscite di test, una per ingresso, agevolano verifica e messa a punto.

3. Telealimentazione delle antenne — È possibile alimentare direttamente sia l’LNB Wide Band sia la linea TV terrestre, riducendo il numero di alimentatori separati e semplificando i collegamenti nella centrale di testa.

4. Doppia alimentazione e protezione contro i cortocircuiti — Il trasmettitore dispone di due ingressi di alimentazione tra 12 e 20 Vcc. La protezione contro i cortocircuiti contribuisce alla sicurezza dell’installazione.

Target

L’abbinamento tra TX1000TS e ricevitori TM1000 è la soluzione per strutture residenziali e hospitality che desiderano distribuire sulla stessa fibra dati GPON, TV terrestre e satellite.

La piattaforma semplifica il cablaggio dell’edificio e consente di integrare internet, IPTV, VoIP, videocitofonia, videosorveglianza e Wi-Fi in un’unica infrastruttura multiservizio.
